Neu in Bauma 2017

    Y-Schwellen gefräst in H0 2L und 3L, bis Bauma auch ein Muster in H0m:

    Vorteile gegenüber 3D-Druck:

    - absolut glatte Oberfläche

    - scharfe Kanten

    - kann vor Ort schnell produziert werden

    Externer Inhalt www.youtube.com
    Inhalte von externen Seiten werden ohne Ihre Zustimmung nicht automatisch geladen und angezeigt.
    Durch die Aktivierung der externen Inhalte erklären Sie sich damit einverstanden, dass personenbezogene Daten an Drittplattformen übermittelt werden. Mehr Informationen dazu haben wir in unserer Datenschutzerklärung zur Verfügung gestellt.

    Unlackiert mit Kleineisen bestückt

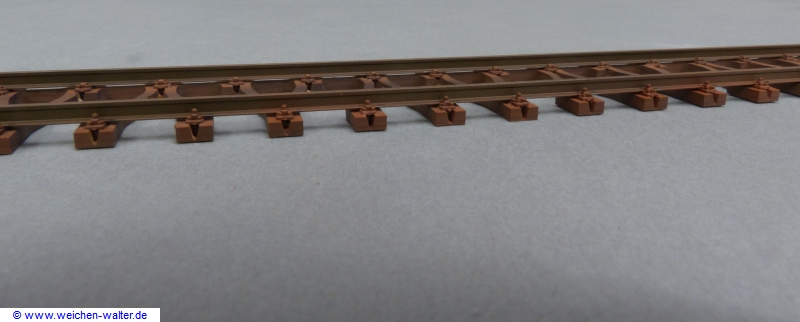

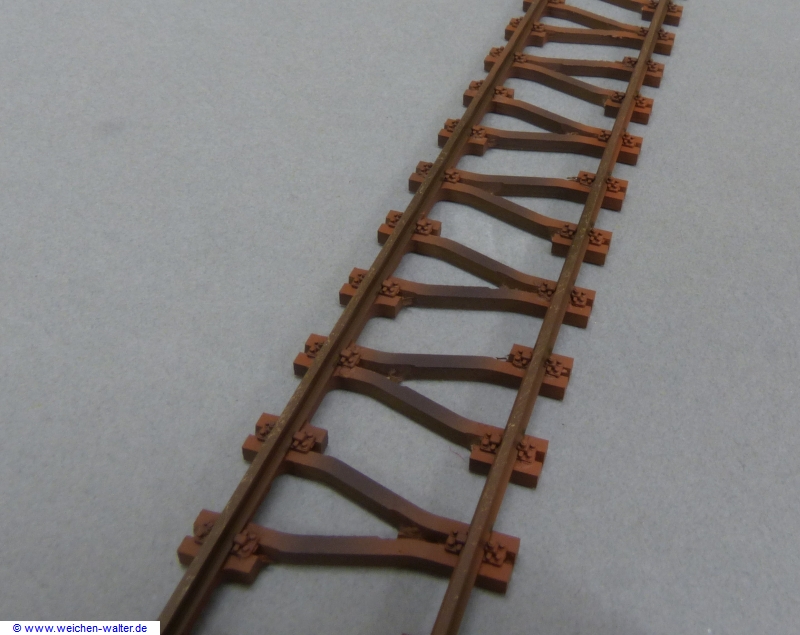

    Lackiert mit Weinert RAL 8019, gealtert mit Rost rotstich, ebenfalls Weinert:

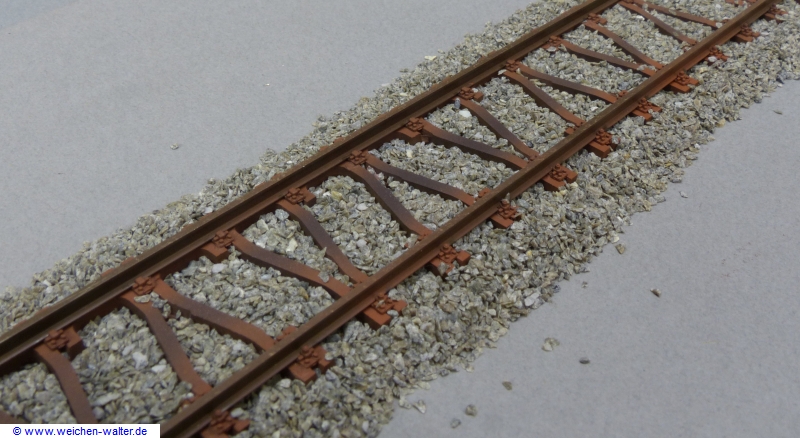

    Geschottert mit Phonolith von Spurenwelten:



    Bestückt mit Mittelleiter (Unterseite der Schwellen kupferkaschiert):

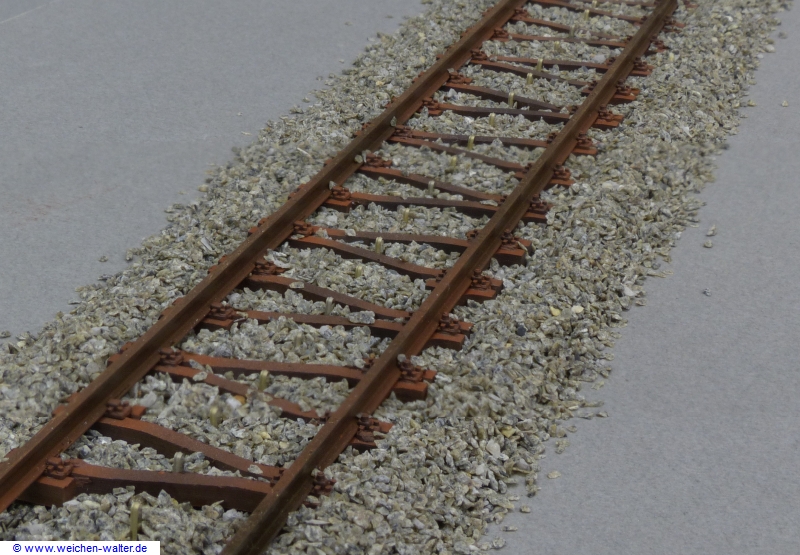

    Und wiederum geschottert mit Phonolith von Spurenwelten:


    Als nächstes folgt die H0m - Version (sicher bis Bauma fertig!)

    Auch in H0e kein Problem

    Für H0m inkl. Zahnstange laufen die grauen Zellen auf Hochtouren. (Wie bekomme ich die BEMO Zahnstange vernünftig auf die Y-Schwellen? Bin gespannt, was die Fräse noch alles schafft....)

    Gruß vom Bodensee

    Weichen-Walter

    Linux mint :)



    Muss noch die Fräszeiten genau notieren und auch mal eine größere Charge fräsen. Bei einen Bausatz (Schwellen, Kleineisen und Profil) für 50 cm werden es wohl 20 bis 30 Euro sein.

    Gruß vom Bodensee

    Weichen-Walter

    Linux mint :)



    Halle Walter

    Top! Und ausgezeichnete Wirkung - grosses Kompliment :thumbup:

    Wenn jetzt noch die Schienenköpfe blank sind, ist die Wirkung perfekt. ;)

    Anlage H0m "Rhaetian Flyer" - Proto-Freelance RhB, FO "Vom Oberalp bis Tirano". Testanlage, Aufstellbahnhof, Wendel nach Musteria fertiggestellt, Fahrbetrieb. Nächste Etappe: Bau von "Musteria" = Disentis + Freelance Elemente.

    Hallo Walter,

    super Umsetzung.... von einem Profi halt:thumbup:

    Somit hat sich das Thema Fräse nun auch erfolgreich erledigt. Freut mich!

    Die TT-Filigran Kleineisen sind auch mein Favorit für die Y-Schwellen, da sie etwas kleiner als die Weinert Kleineisen sind. Wie beim Vorbild, befinden sich auf den Holzschwellen etwas größere Kleineisen als auf allen Stahlschwellen.

    Was mich ebenfalls beeindruckt ist dein Farbfinisch....genau so sehen meine Schienen in Langwies aus.....danke sehr!!!

    Gruß, Peter

    lieber Gruss,

    Peter


    Intellibox IR, IntelliLight, Light@Night, Selbstbau gleis Code 70, Rückmeldung: LocoNet, QDecoder, MBTronik WA5, Win-Digipet, Dc Car Stahldraht,

    Hallo Walter,

    die Y- Schwellen sehen aus wie echt !! :respekt::respekt::respekt:

    Gute Geschäfte damit !

    PS.: Ich erfreue mich jeden Morgen an Deinem Spezialgleis für das Diorama Bruchhausen Vilsen- Asendorf !

    Mit freundlichen Grüßen


    Christian

    Schweizer Schmalspurbahnen in 1:87- Anlagen und Dioramen: "Saluti da San Vittore", "GLACIER EXPRESS 1981", "HOTEL OBERALPSEE um 1930"

    Manchmal werden Pläne schneller durchkreuzt als man denkt.....

    Hatte soeben ein Gespräch mit Klöckner-Thyssen, dem Hersteller der Y-Schwellen und warte nun auf die korrekten Pläne für RhB und FO.

    Kurz zusammengefasst:

    Je nach Achslast der einzelnen Bahnen wird die Form/der Abstand der Y-Schwellen teilweise individuell angepasst.

    Der Plan in dem PDF Y-Schwellen in der Schweiz stammt vermutlich von der Brienzer Rothornbahn und hat einen sehr großen Abstand mit ca. 1 Meter

    Damit wird es sehr knapp werden mit einem Muster für Bauma.......

    Gruß vom Bodensee

    Weichen-Walter

    Linux mint :)



    Interessantes Thema, wäre doch auch etwas für Om.

    Da gibt es nur Holz.- und gerade Stahlschellen zu kaufen.

    Die Y-Schellen sind ja meistens in engen Kurven anzutreffen, und ich denke die meisten Om haben enge Kurven, also gerade perfekt für Om.

    Hallo Walter,

    als Arosabahner habe ich immer ein offenes Ohr bei dem Thema Y-Schwellen. Leider bleibt das Thema, aus welchem Grund auch immer, leider immer in den Startlöchern stecken. Das wünsche ich mir bei den gezeigten Fotos nicht, den die machen Lust auf mehr. Der Ansatz mit dem Fräsen ist gut und ich denke auch Zielführend. Die Individualität der Schwellenabstände ist sicher ein Thema, aber ein guter Kompromis ist besser als ganz auch den Schwellenwechsel zu verzichten. Ich wünsche dir auf alle Fälle alles Gute bei der weiteren Umsetzung und ich denke es ist nicht die oberste Priorität obe du es bis zur Bauma schaffst oder erst bis Weihnachten ... ich würde mich auf alle Fälle freuen, wenn überhaupt.

    Freundliche Grüße aus "Arosa"
    Daniel

    Hallo!

    Die Pläne sind inzwischen eingetroffen. Der gravierendste Unterschied ist die Übergangsschwelle der MGB Zahnstangengleise. Diese Schwellen sind mit einer kopletten Y-Schwelle plus einer Balkenschwelle konstruiert. Erste Überlegungen über das Wie lassen auch eine Produktion von Zahnstangenflexgleisen mit Y-Schwellen als möglich erscheinen...
